Ситото за банани използва най-новата много{0}}ъглова машинна технология за постигане на голям капацитет за обработка в сравнително малка площ на пресяване. Капацитетът за обработка на единица площ е 1,5~2 пъти по-голям от този на традиционните процесори. Това е вибриращ екран с висока цена.

Екранният лъч приема кутия лъч. Възбудителите са свързани с междинен задвижващ вал.

Банановото сито се използва широко при класифициране на въглища, обезшламяване, дехидратация, деинтермедиация и може да се използва и при скрининг на големи обеми минни операции в мини. В сравнение с традиционното сито със същия размер, ситото за банани, разработено от нашата компания, има по-голям капацитет за обработка.

Как работи ситото за банани?

Banana Sieve използва сито с много-наклони, което има висок капацитет за обработка и висока ефективност на пресяване.

Ситото за банани се състои от няколко секции на ситовата палуба и ъгълът на наклона на ситовата палуба постепенно намалява от края на захранването към края на разтоварването.

Когато операцията на бананово сито, захранващата крайна повърхност на екрана поради по-големия ъгъл, материалът в повърхността на екрана с голямо ускорение бързо напред и бързо разслояване, материалите, по-малки от отворите на екрана, са в пълен контакт с повърхността на екрана и гладко през екрана.

Ъгълът на повърхността на екрана в края на разтоварването е нежен и скоростта на движение на материала постепенно се забавя, като напълно позволява на останалите материали, по-малки от отвора на екрана, да преминат през екрана, което значително подобрява ефективността на пресяване.

Ситото за банани може да отговори на специфични изисквания за приложение чрез промяна на ъгъла на наклона на много{0}}наклонения екран. Ъгълът на много-наклона на ситото определя скоростта на движение на материала върху ситото и капацитета за обработка на банановото сито.

Сито за бананиПодробности

Задвижващо устройство

Моторът задвижва вибрационния възбудител да се върти през малката шайба, V-ремъка, голямата шайба и гнездото на крайния лагер, като по този начин кара ситовата машина да произвежда линейно движение. Честотата на ситото за банани може лесно да се регулира чрез смяна на шайбата на двигателя, така че да се адаптира към сортирането и операцията по обезводняване и обезводняване на материали при различни работни условия. Този метод на предаване има голям въртящ момент на предаване, добър ефект на предаване, дълъг експлоатационен живот и може да постигне дългосрочна-продължителна и надеждна работа.

Вибрационен възбудител

Вибрационният възбудител приема вибрационен възбудител от серия ZYQX с висока-ефективност-задвижвана тънка смазана с масло кутия-тип вибрационен възбудител, който е независимо разработен и произведен от нас. Той е оборудван с внесени специални лагери на SKF за вибрационни машини с големи хлабини. Специално проектираната специална уплътнителна структура на края на вала може да гарантира, че прах или други чужди вещества не могат да навлязат във вътрешността на вибровъзбудителя. Ексцентричният въртящ момент на ексцентричното колело на вибрационния възбудител е регулируем, за да отговори на различните изисквания за амплитуда на оборудването за материали.

Основна греда на вибрационен възбудител

Греда Banana Sieve е правоъгълна куха структура с висока твърдост и леко тегло и напълно елиминира снаждането във вертикална посока. Този структурен дизайн има висок коефициент на безопасност и е подходящ за сложни условия на работа. Основният лъч на вибрационния възбудител играе жизненоважна роля в работата на ситото за банани. Приема дизайн с напречно-формено сечение-на кутия и е оборудван с подсилени плочи, които са с висока твърдост и леко тегло. Специалният дизайн на подсиления фланец може ефективно да подобри здравината на банановия екран.

Тяло на екрана

Страничната плоча на рамката е изработена от висококачествена нисколегирана и високоякостна структурна стоманена плоча. Машината за лазерно рязане с висока точност се използва за завършване на подаването и пробиването на цялата стоманена плоча наведнъж, без снаждане, а външният вид е гладък и красив. В областта, където силата на страничната плоча е голяма, укрепващата плоча, защитната плоча и укрепващата ъглова стомана са разумно подредени за ефективно увеличаване на якостта на страничната плоча, така че натоварването на страничната плоча да се разпределя равномерно, така че да се предотврати еластична деформация.

Екранна плоча

Екранната плоча е изработена от чужда модерна технология, модулен дизайн, висока степен на универсалност и екранната плоча може да бъде напълно взаимозаменяема между различни модели. Фиксира се от полиуретанов слот, лесен за инсталиране и разглобяване. Двете страни на екранната плоча са монтирани с полиуретанова странична греда и полиуретанов клин, който може да фиксира екранната плоча, ефективно да предотврати износването на материала на страничната плоча на машината и да удължи експлоатационния живот на рамката на екрана.

Амортисьорно устройство

Екран, използващ стоманена цилиндрична спирална компресионна пружина за поглъщане на удари, използвайки дизайн със специални параметри, голяма носеща способност, дълъг експлоатационен живот, отличен ефект на поглъщане на удари.

Сито за бананиХарактеристики

Страничната плоча е направена от единична плоча, без заваряване на страничната плоча за намаляване на напрежението, а рамката (странична стена и греда) е занитена с болтове, избягвайки възможната слабост или напрежение на метала по време на заваряване, подобрявайки здравината и твърдостта на страничната стена и подобрявайки надеждността на оборудването.

Предлагаме нашата собствена линия от серия възбудители, най-голямата в света, всеки вибратор може да генерира до 1,2MN центробежна сила, необслужваеми-валове между възбудителите, увеличавайки производството и намалявайки времето за престой.

Основният лъч на възбудителя и лъчът на рамката на екрана приемат структурата на кутията. Вътрешните подсилващи ребра повишават твърдостта и здравината на екрана и намаляват теглото на машината, като по този начин подобряват ефективността и намаляват консумацията на енергия.

По-голяма открита площ. Използване на по-малко, но по-големи машини, намаляване на разходите за изграждане на завода, намаляване на емисиите и потреблението на електроенергия.

Използвайте греди за освобождаване на напрежението, за да осигурите максимална твърдост, оптимален трансфер на сила и минимално тегло.

По-дебели релси на палубата, подходящи за медии с наднормено тегло; По-дълъг експлоатационен живот, по-малко поддръжка, по-ниска производствена цена на тон.

Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.

Свържете се с нас за най-добра цена

Сито за бананиИзтегляне на брошура

Приложение и процес на бананово сито

процеси:

Скрининг за обезводняване

Фино мокро пресяване

Вторичен скрининг

Суха класификация

Фино отстраняване/обезмазняване

Третичен скрининг

Мокро пресяване

Скрининг при освобождаване от отговорност

материал:

Въглища

Мед

Пясък

Кокс

Боксит

Чакъл

Въглища Gangue

Редкоземни

Шисти

Лигнитни въглища

Гипс

Шлак

злато

Диамант

Производствени мощности

Висококачествените механични продукти трябва да имат отлично инструментално оборудване. За да се гарантира неговата точност и да се отговори на нуждите на големи поръчки. Henan Excellent Machinery Co., Ltd притежава 140 комплекта професионално оборудване, включително пет{4}}осен портален обработващ-център, CNC пробиващ и фрезов обработващ център, вертикален обработващ център, вертикален CNC обработващ център, портален обработващ център, машина за лазерно рязане, машина за лазерно рязане на тръби, работна станция за заваръчен робот, струг за удължаване, CNC Хоризонтален обработващ център и др. Усъвършенствано оборудване за обработка и производство, включително стая за екологично пръскане и оборудване за топлинна обработка и ултра голяма повърхностна топлинна обработка.

Пет{0}}осен портален обработващ-център

Вертикален CNC обработващ център

Обработващ център за пробиване и фрезоване с ЦПУ

Вертикален обработващ център

Лазерна машина за рязане на тръби

Работна станция за заваръчен робот

Стриктен контрол на качеството

В момента EXCT е преминал напълно ISO9001-2008 международно сертифициране на системата за качество, пълната система за качество гарантира, че от разработването на продукта и дизайна, производството, доставката и доставката до процеса на продажби и обслужване е ефективен контрол на качеството.

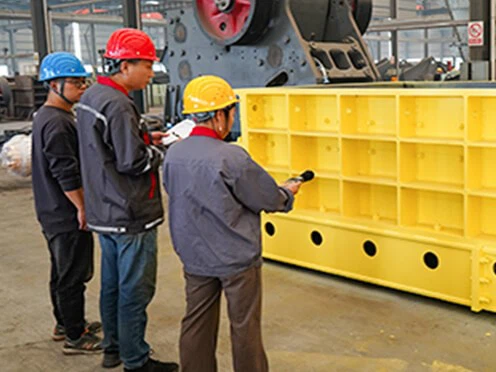

EXCT разполага със строг и квалифициран инспекционен екип, за да гарантира успеха на контрола на качеството на продукта. Отделът за инспекция на качеството има строг процес на тестване, който преминава през етапите на доставка на суровини, производство и монтаж, за да гарантира, че всяко оборудване, доставено на клиентите, е квалифицирано.

Проверка на качеството на клиента

Проверка на качеството от-трета страна

Проверка на качеството от-трета страна

Самопроверка-

Самопроверка-

Самопроверка-

Самопроверка-

Сито за бананиСлучаи

Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.

Вземете най-подходящото продуктово решение и оферта безплатно!!!

Общи технически спецификации

EXCT Banana Screens са персонализирани за всеки материал за приложение, за да осигурят най-добрата конфигурация и да отговорят на всички ваши изисквания. За повече конфигурации, моля свържете се с нашите технически инженери.

Модел	Слоеве	Спецификация на екрана W×L(m)	Площ на екрана (㎡)	Размер на хранене (mm)	Капацитет за обработка (t/h)	Мощност (Kw)
BMVS 1861	1	1.8×6.1	10.98	По-малко или равно на 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	По-малко или равно на 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	По-малко или равно на 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	По-малко или равно на 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	По-малко или равно на 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	По-малко или равно на 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	По-малко или равно на 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Горен екран: По-малко или равно на 400 Долен екран: По-малко или равно на 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Горен екран: По-малко или равно на 400 Долен екран: По-малко или равно на 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Горен екран: По-малко или равно на 400 Долен екран: По-малко или равно на 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Горен екран: По-малко или равно на 400 Долен екран: По-малко или равно на 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Горен екран: По-малко или равно на 400 Долен екран: По-малко или равно на 150	350-1200	75Kw

Инструкция за избор

1. Кой материал да бъде проверен: ______

2.Манипулационен капацитет:______t/h

3. Плътност на материала: ______t/m3

4.Макс. размер на гранулата на фуражния материал: ______mm

5. Номер на слоя: ______

6.Размер на мрежата на всеки слой: ______mm

7. Процент на разпределение на частиците: ______
моля, проверете следния пример, за да ви помогне да го разберете:
Ако номерът на слоя е два, размерът на мрежата на всеки слой е 50 mm и 25 mm, след като материалът бъде пресят, ще се получат три различни размера на материалите:

Голям материал По-голям или равен на 50 mm; 25 mm По-малко или равно на среден материал < 50 mm; Малък материал<25mm.

Искаме да потвърдим следната информация:
a.Процентът на големия материал в целия материал:______%;
b.Процентът на средния материал в целия материал:______%;
c.Процентът на малкия материал в целия материал:______%;

8. Какво оборудване се използва за подаване на материала в ситото за банани:______

9. Какво оборудване се използва за изхвърляне на материала от ситото за банани: ______

10. Работно захранване: ______V ______HZ

11. Банановото сито работи ли самостоятелно или с друго оборудване, за да формира система? Ако оформяте система, имате ли предварителен дизайн или ръчно-чертана скица? Ако имате, моля, изпратете го на нашия инженер за справка.
