Наклоненият екран гениално използва силата на гравитацията, за да помогне на материалите да се плъзгат надолу по повърхността на екрана. В същото време той постига стратификация на материала чрез кръгово движение, завършвайки точно операцията по класифициране по размер на частиците.
Това оборудване има широк спектър от приложения и може перфектно да отговори на изискванията за проверка на материалите на различни индустрии като топене, кариери, избор на въглища, обработка на минерали, енергетика, електроенергия, химическа промишленост и строителни материали.
За да отговори на изискванията на процеса на различни производствени сценарии, ъгълът на повърхността на ситото може да се регулира гъвкаво в диапазона от 15 градуса - 20 градуса, осигурявайки двойна оптимизация на ефективността и ефекта на пресяване.
Принцип на работа на наклонен екран
Оста на наклонения екран е проектирана в центъра на тежестта на оборудването. Тази уникална структура позволява на всяка точка от повърхността на екрана да генерира стабилно кръгово движение. По време на процеса на пресяване материалите се задвижват както от кръговото движение на повърхността на екрана, така и от гравитационната сила, предизвикана от ъгъла на наклона на повърхността на екрана. При двойната сила те постигат плавно транспортиране напред и скоростта на движение на материалите по цялата повърхност на ситото остава еднаква, като ефективно се избягва локално натрупване, което влияе върху ефективността на пресяване.
Оста на оборудването се състои от модулни вибратори. Тези вибратори са монтирани на страничната стена на оборудването чрез фланци и постигат синхронна работа чрез универсални валове, осигурявайки координация на цялостната работа. Всеки модулен вибратор е оборудван с ексцентричен блок за противотежест и чрез регулиране на противотежестта амплитудата на кръговото движение може да се контролира прецизно, за да отговори на изискванията за скрининг на различни материали. В допълнение, ние предлагаме и решение за подмяна на вибрационен модул, което значително опростява процеса на поддръжка на оборудването и спестява престой за поддръжка на предприятията.
Подробности за наклонен екран
Приемаме ексцентричния вибрационен възбудител от серия ZYQF-смазан с фланец-, разработен независимо от нас. Основното предимство се крие във възможността за непрекъснато регулиране на работната амплитуда чрез гъвкаво добавяне или намаляване на броя на блоковете с противотежест. Това означава, че можете точно да напаснете оптималния интензитет на пресяване според различните свойства на материала и производствените изисквания по всяко време, постигайки максимална ефективност.
Ние не правим компромис с основните компоненти. Всички лагери са избрани от вносни вибрационни механични специални лагери на немски SKF/FAG, за да осигурят изключително дълъг експлоатационен живот и отлична надеждност при тежки условия. Това осигурява най-силната гаранция за продължителна работа с висока-интензивност на оборудването, като значително намалява риска от неочакван престой, причинен от повреди на лагери.
Водач и съединител
Конструкцията комбинира крайно моторно задвижване с междинно предаване на универсален вал. Вибрационният възбудител работи синхронно чрез V-ремъци и синхронни ремъци. Компонентите на трансмисията са оборудвани с цялостни защитни капаци, които не само осигуряват безопасност при работа, но и удължават експлоатационния живот и отговарят на изискванията за регулиране на скоростта при различни работни условия.

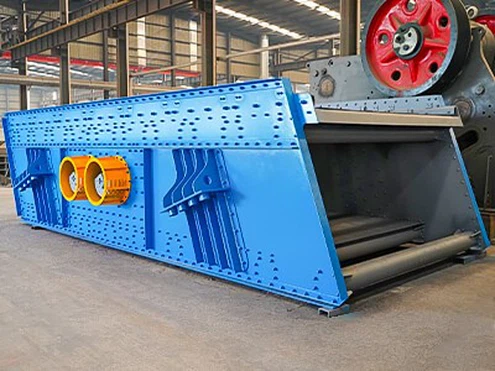

Странична плоча
Изработена е от контейнерна плоча от ниско-сплав Q245R с висока-якост, която е прецизно изрязана с лазер и оформена в една стъпка. Точността на изработката достига ±0.03mm. Страничната плоча е свързана с нитове с висока -якост за подсилване на компонентите, като напълно се избягва деформация, причинена от напрежението на заваряване, гарантирайки стабилността и надеждността на оборудването по време на дългосрочна-експлоатация.
Екранна плоча

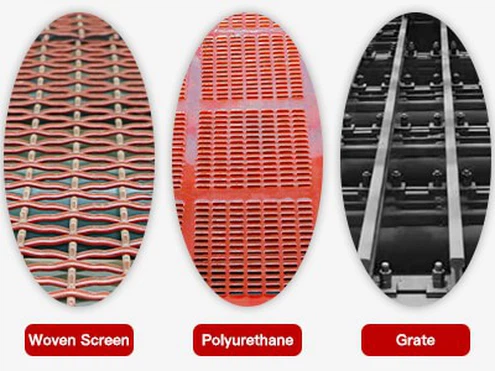

Според различни изисквания за скрининг, вибриращото сито може да избере плетен екран, полиуретанова сито плоча, решетъчна сито плоча и т.н. Екранната плоча е не само висока ефективност на скрининг, дълъг експлоатационен живот, но и лесна за сглобяване и разглобяване, което значително съкращава времето за подмяна.
Рамка на екрана
Рамката на екрана е направена чрез занитване-на висококачествени стоманени профили и стоманени плочи. Свързващите части на ключа са закрепени с-болтове с висока якост. Грешката за плоскост на опората на повърхността на екрана е по-малка или равна на 1 mm/m². Цялата конструкция се подлага на струйна обработка за постигане на ниво на чистота от Sa2,5 и след това е покрита с -устойчив на износване защитен слой. Това осигурява структурно решение на проблема с разхлабването на болтовете.
лъч
Напречната греда е изработена от високо-качествена безшевна тръба от легирана стомана, а фланецът е напълно заварен и-освободен от напрежение. NM500 устойчиви на износ-стоманени плочи са добавени към ключови зони на напрежение. Цялата конструкция се подлага на отгряване и прецизна машинна обработка, за да се осигури висока прецизност и висока якост, значително подобрявайки устойчивостта на износване и експлоатационния живот.
Пролет

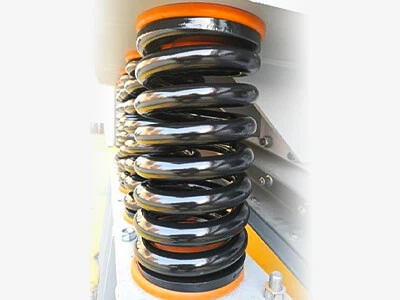

Спиралната пружина е изработена от материал 60Si2Mn и е подложена на специален процес на фосфатиране и прахово боядисване, което води до отлични показатели за потискане на вибрациите и стабилност. Пружината има проектен живот от над 10 000 часа и е оборудвана със специално повдигащо ухо в горната част за лесна и бърза подмяна и поддръжка.
Характеристики на наклонен екран
01/ Висока ефективност на скрининга
Наклоненият екран използва двойния ефект на „подпомагане на гравитацията + кръгово движение“, за да накара материалите да се плъзгат бързо по повърхността на екрана и да постигне пълно разслояване, предотвратявайки натрупването на материал. Може да обработва по-голямо количество материал за единица време. В сравнение с традиционното оборудване за пресяване, то може значително да подобри цялостната ефективност на пресяването, като помага на предприятията да съкратят производствения цикъл.
02/ Гъвкав ъгъл на екрана
Ъгълът на екрана на оборудването може да се регулира свободно в диапазона от 15 градуса - 20 градуса. Той може да оптимизира работните параметри според характеристиките на различни материали (като мокър и лепкав варовик, сухи въглища) и изискванията за размера на пресяващите частици, осигурявайки идеален ефект на пресяване в различни сценарии и осигурявайки по-силна адаптивност.
03/ Прецизно наслояване на материала
Кръговото движение може да накара материалите да се търкалят равномерно и напълно да се разпръснат по повърхността на ситото, като ефективно избягват феномена на слепване на частици. Позволява прецизно разделяне на материали с различни размери на частиците, като точността на разделяне на ситото далеч надвишава тази на обикновеното оборудване за сито. Може да отговори на строгите изисквания на високо-стандартното производство за размера на частиците на материалите.
04/ Приложимите индустрии са широки-
Независимо дали става дума за пресяване на руда в топилната промишленост, класификация на каменния материал в кариерата или обработка на материали в области като избор на въглища, обработка на минерали, енергетика, електроенергия, химическа промишленост и строителни материали, наклоненото сито може да работи стабилно и ефективно. Едно оборудване може да отговори на нуждите на множество индустрии и стойността на приложението му е висока.
05/ Плавна работа
Оста на оборудването е проектирана в центъра на тежестта, осигурявайки равномерно кръгово движение във всички точки на повърхността на ситото и балансирано разпределение на силата. В същото време модулните вибратори работят синхронно чрез универсални шарнири, намалявайки триенето и износването между компонентите, което води до силна обща работна стабилност и значително намаляване на вероятността от повреда на оборудването.
06/ Контролируема амплитуда
Всеки модулен вибратор е оборудван с ексцентрични противотежести, които могат да се регулират, за да контролират гъвкаво амплитудата на кръговото движение. За лепкави и мокри материали, склонни към запушване, амплитудата може да се увеличи; за изискванията за фин скрининг, амплитудата може да бъде намалена. Той прецизно се адаптира към характеристиките на екраниране на различни материали.
Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.
Свържете се с нас за най-добра цена
Ефективност на наклонения екран
Отклонението на честотата на вибриращия екран не надвишава определената стойност от 2,5%.
Разликата в амплитудата на точката на симетрия на екранната кутия от двете страни е не повече от 0,5 mm, напречното завъртане е не повече от 1 mm.
Относителната грешка на ъгъла на посока на вибрациите на две симетрични точки не трябва да надвишава 1 градус.
Грешката във височината на статичната компресия на пружината на две симетрични точки след сглобяването е не повече от 3 мм.
Повишаването на температурата на лагера не трябва да надвишава 40 градуса, най-високата температура не трябва да надвишава 75 градуса.
В рамките на един метър около оборудването шумът-на празен ход не трябва да надвишава 75 dB(A).
Производствени мощности
Висококачествените механични продукти трябва да имат отлично инструментално оборудване. За да се гарантира неговата точност и да се отговори на нуждите на големи поръчки. Henan Excellent Machinery Co., Ltd притежава 140 комплекта професионално оборудване, включително пет{4}}осен портален обработващ-център, CNC пробиващ и фрезовъчен обработващ център, вертикален обработващ център, вертикален CNC обработващ център, портален обработващ център, машина за лазерно рязане, машина за лазерно рязане на тръби, работна станция за заваръчен робот, струг за удължаване, CNC Хоризонтален обработващ център и др. Усъвършенствано оборудване за обработка и производство, включително стая за екологично пръскане и оборудване за топлинна обработка и ултра голяма повърхностна топлинна обработка.
Стриктен контрол на качеството
В момента EXCT е преминал напълно ISO9001-2008 международно сертифициране на системата за качество, пълната система за качество гарантира, че от разработването на продукта и дизайна, производството, доставката и доставката до процесите на продажби и обслужване е ефективно контролирано качеството.
EXCT разполага със строг и квалифициран инспекционен екип, за да гарантира успеха на контрола на качеството на продукта. Отделът за проверка на качеството има строг процес на тестване, който преминава през етапите на доставка на суровини, производство и монтаж, за да гарантира, че всяка част от оборудването, доставено на клиентите, е квалифицирана.
Опаковка и доставка на наклонен екран
Ние се фокусираме върху производството и иновациите на оборудване за захранване, трошене, пресяване и транспортиране за открити мини и обслужваме задграничния пазар с надеждни качествени продукти и перфектна система за обслужване. Досега нашите продукти са изнесени в повече от 50 страни и региони, включително Русия, Австралия, Индонезия, Виетнам, Колумбия, Тайланд, Турция, Пакистан, Гвинея, Египет, Чили, САЩ, Бразилия, Малайзия, Индия, Южна Африка, Испания, България, Франция и др.
Калъфи с наклонени екрани
Наклоненият екран за агрегат се използва широко при разделянето на кварцов камък, речни камъчета, калцит, доломит, гранит, базалт, варовик, диабаз, злато, калай, титан, хематит, желязна руда, въглища и други минерали и др.
Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.
Вземете най-подходящото продуктово решение и оферта безплатно!!!
Общи технически спецификации
Наклонените сита EXCT са персонализирани за всеки материал за приложение, за да осигурят най-добрата конфигурация и да отговорят на всички ваши изисквания. За повече конфигурации, моля свържете се с нашите технически инженери.
|
Модел |
Слоеве |
Площ |
Ъгъл |
Размер на мрежата (mm) |
Максимален размер на фуража (mm) |
Капацитет |
Честота (rpm) |
Мощност |
Общо измерение (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
По-малко или равно на 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
По-малко или равно на 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
По-малко или равно на 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
По-малко или равно на 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
По-малко или равно на 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
По-малко или равно на 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
По-малко или равно на 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
По-малко или равно на 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
По-малко или равно на 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
По-малко или равно на 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
По-малко или равно на 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
По-малко или равно на 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
По-малко или равно на 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
По-малко или равно на 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
По-малко или равно на 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
По-малко или равно на 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
По-малко или равно на 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
По-малко или равно на 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
По-малко или равно на 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
По-малко или равно на 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
По-малко или равно на 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
По-малко или равно на 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
По-малко или равно на 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
По-малко или равно на 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
По-малко или равно на 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
По-малко или равно на 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
По-малко или равно на 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
По-малко или равно на 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
По-малко или равно на 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
По-малко или равно на 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
По-малко или равно на 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
По-малко или равно на 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
По-малко или равно на 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
По-малко или равно на 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
По-малко или равно на 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
По-малко или равно на 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
По-малко или равно на 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
По-малко или равно на 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
По-малко или равно на 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
По-малко или равно на 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Инструкция за избор
1.Материал за проверка: ______(Ще сме ви благодарни, ако можете да ни предоставите -снимката на сайта за материала)
2.Манипулационен капацитет:______t/h
3. Насипна плътност: ______t/m3
4.Макс. размер на гранулата на фуражния материал: ______mm
5. Номер на слоя: ______
6.Размер на мрежата на всеки слой: ______mm
7. Процент на разпределение на частиците: ______
моля, проверете следния пример, за да ви помогне да го разберете:
Ако номерът на слоя е два, размерът на мрежата на всеки слой е 8 mm и 3 mm, тогава ще получите 3 вида продукти: X, Y и Z. X По-голям или равен на 8 mm; 3 mm По-малко или равно на Y < 8 mm; З<3mm.
Искаме да потвърдим следната информация:
a.Процентът на X в целия материал:______%;
b.Процентът на Y в целия материал:______%;
c.Процентът на Z в целия материал:______%;
8. Какво оборудване се използва за подаване на материала в наклонения екран: ______
9. Какво оборудване се използва за изхвърляне на материала от наклоненото сито: ______
10. Работно захранване: ______V ______HZ
11. Работи ли наклоненият екран самостоятелно или с друго оборудване, за да формира система? Ако оформяте система, имате ли предварителен дизайн или ръчно-чертана скица? Ако имате, моля, изпратете го на нашия инженер за справка.
12. Необходимо количество: ______
Сервиз за наклонени екрани
Доклад за осъществимост на проекта
Дизайн и планиране на сайта
Избор и предложение на модел
Изчисляване на избора на модел
3D моделиране и чертежи
Гражданско проектиране
Монтаж и въвеждане в експлоатация
Дистанционна диагностика
Услуга за обучение
График за поддръжка
