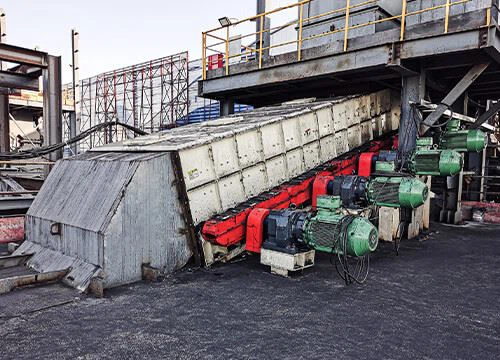

Оборудването за скрининг на вътрешната транспортна система за въглища в Синдзян приема променлив наклонвъглищен ролков екранпроизведени от чуждестранни компании за внос. Тъй като системата за транспортиране на въглища е пусната в експлоатация, има много дефекти в ролковия екран за въглища и производителността често е намалена, валът е счупен, двигателят е изгорен, въглищата са блокирани и т.н. С оглед на тази ситуация нашата фабрика извърши редица трансформации в основния ремонт на валцовото сито за въглища през 2023 г. и постигна добри резултати. Технически параметри на въглищния ролков екран преди трансформация:
Капацитет: 630t/h Ширина на повърхността на екрана: 1000mm
Брой ситови валове: 9 Размер на захранване: по-малко от 300 mm
Размер на разряда: 30mm Мощност: 1.5KW
Мотор редуктор модел № : R6
За тази цел, завъглищен ролков екранна ролковия екран за въглища с променлив наклон на нашата система за транспортиране на въглища, производителността често става по-малка, валът е счупен, моторът е изгорен и феноменът на блокиране и счупване на въглища се анализира подробно и изчерпателно преди основния ремонт, основните причини са следните:
1) Цялата система за транспортиране на въглища не е проектирана и инсталирана с голям разпределител на материали и всички големи материали влизат в ролковия екран за въглища, което често води до претоварване на оборудването.
2) Изборът на мощност на двигателя е малък. Често се случва феноменът на изгаряне на двигателя.
3) Формата на зъбите на ролката е неразумна. Лесно е да се причини запушване на въглища.
С оглед на причините, анализирани по-горе, направихме главно следните подобрения:
1) Трансформацията се извършва на оригиналния ролков екран за въглища с променлив ъгъл и разпределителят тип -решетка е добавен в горната част на оборудването и под бункера за въглища на главата на лентата. Разпределителят-тип решетка е едностранна-решетка-тип тройник, а хлабината-тип решетка е по-малка от 30 mm.
2) Добавете съответната направляваща плоча на дъгата и механизъм за ръчно регулиране, като регулирате направляващата плоча на дъгата, така че въглищата да могат да паднат върху решетката на решетъчния -разпределителен кладенец, така че частиците въглища под 30 mm да могат да преминат през решетката на решетъчния-тип разпределител и да влязат в следващата лента през байпаса на ролката за въглища и тръбата за въглища.
3) Трансформирайте тръбата за отвеждане на въглища и опашката, съответстващи на разпределителя тип-решетка, монтирайте сепаратора и вратата на шахтата в съответната позиция за поддръжка и проверка на разпределителя тип-решетка.
4) Отстранете устройството за аварийно обръщане и електрическия задвижващ механизъм на оригиналния ролков екран за въглища и преместете захранването и системата за управление там към разпределителя от тип мрежа. При нормална работа суровите въглища се регулират от горния бункер за въглища и направляващата плоча на дъгата и попадат върху решетката-тип разпределителна решетка-тип. Частиците от въглища по-малки от 30 mm попадат в байпаса на тръбата за въглища през решетката-тип разпределителна решетка-тип разпределител, а останалите влизат в ролковия сито за въглища с променлив ъгъл за пресяване и влизат в трошачката за въглища за раздробяване след пресяване; В случай на повреда на трошачката и валцовото сито за въглища с променлив наклон, електрическият задвижващ механизъм на решетъчен-тип разпределител се задейства към другата странична преградна повърхност, така че суровите въглища да навлязат в байпаса на тръбата за въглища през горния бункер за въглища и другата странична преградна повърхност на решетъчен-тип разпределител.
5) Променете оригиналния двигател и редуктора, мощността на двигателя се увеличава до 3KW, но скоростта на двигателя остава непроменена, моделът на редуктора се променя, валът се увеличава, за да се предотврати счупването на вала, съотношението на скоростта на редуктора остава непроменено и съответната опорна основа е модифицирана и инсталирана.
6) Променете формата на зъбите на оригиналния ролков екран с въглища. Тоест, ролката променя формата на зъбите и дебелината остава непроменена.
7) Премахнете оригиналната почистваща дъска на ролковата група, направете и инсталирайте съответната почистваща дъска с реформираната ролкова група и хлабината между почистващата дъска и ролката е 8~10 mm.
8) Обновеното оборудване напълно отчита поддръжката и подмяната на оборудването е удобно, вътрешната кофа на решетъчен-тип разпределител и (едностранната) решетъчна-люлееща се кофа са лесни за подмяна и се взема предвид устойчивостта на износване на оборудването (износоустойчивата -облицовъчна плоча често се монтира на мястото, където често преминават суровите въглища) и гладкостта на потока (неръждаема стомана материал се използва на място с голям ъгъл).
След катовъглищен ролков екрансе пусне в експлоатация, рядко се случва феноменът на залепване на въглища, тъй като разстоянието между ролките се променя. Разпределителят тип -решетка е добавен, за да се намали натоварването на ролковия екран за въглища, ефективно да се подобри ефективността и рядко да се появява феномен на блокиране на въглища; Сменете двигателя, увеличете вала, няма счупен вал, изгаряне на моторния феномен, напълно обърна пасивната ситуация на честа повреда на въглищния ролков екран.
