Как работи захранващото устройство за претегляне на престилка?
Захранващото устройство за претегляне на престилка се състои от устройство за задвижващо колело, устройство за опъване на задното колело, устройство за пан{0}} верига и устройство за предаване.
След като зъбното колело на главата бъде задвижено, теглителната верига в устройството с веригата на каросерията- се зацепва със зъбното колело, за да задвижи целите корита да се движат по надлъжната централна-линия и ролката се движи по релсата, фиксирана върху рамката, като по този начин завършва работата.
По време на работата на Apron Feeder високоякостната-кована верига на булдозер-се използва като теглителна част. На всяка връзка от двата реда вериги, припокриващите се жлебове на тежката конструкция са сглобени, за да образуват непрекъсната транспортна линия, способна да пренася материали. Материалът, изхвърлен от опашния бункер, се транспортира по транспортната линия до предната част на тялото за непрекъснато и равномерно подаване.
Престилка Теглилка FeederПодробности

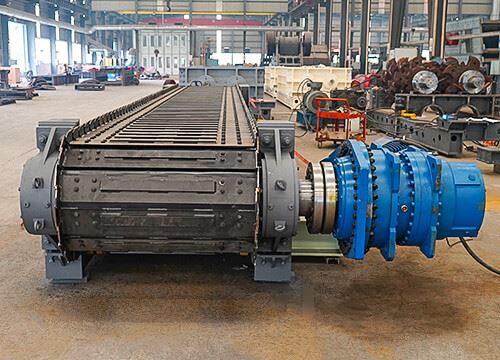

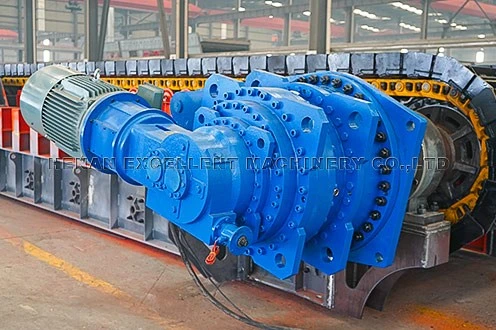

Задвижващо устройство
Задвижващото устройство използва задвижваща система с променлива честота на променлив ток, която интегрира софтуер с електронни и механични системи, за да осигури прецизен контрол на скоростта на конвейера и защита от претоварване.
Основните компоненти на задвижващото устройство могат да избират Siemens, ABB, Sew, Flender и други добре-известни местни и чуждестранни марки двигатели и скоростни кутии, за да осигурят стабилна и непрекъсната изходна кинетична енергия с висока ефективност, нисък шум, ниски вибрации и други характеристики.

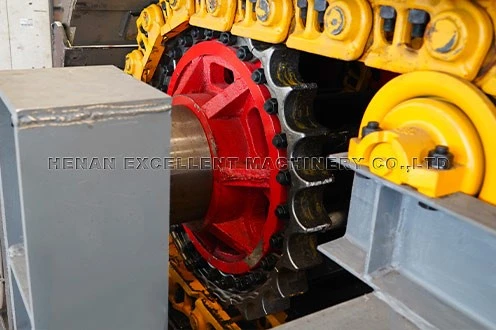

Зъбно колело
Ляти манганови сегментни зъбни колела, закрепени с болтове към тежки стоманени главини, закрепени към огромен преден задвижващ вал.
Сегментните зъбни колела могат да се сменят за много кратко време, без да е необходимо да се демонтират или премахват други части на захранващото устройство.

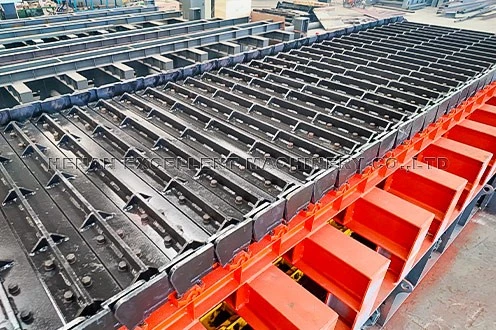

Тигани
Тавите са завинтени към веригата с високоякостни болтове и гайки, които могат да се сменят поотделно на място, без да се нарушава останалата част от захранващото устройство.
Според различните условия на работа, захранващото устройство за претегляне на престилка може да избере тежка лята манганова стомана или заварена конструкция с оребрени подсилвания, която е подходяща за материали с високо натоварване и условия на силен удар.

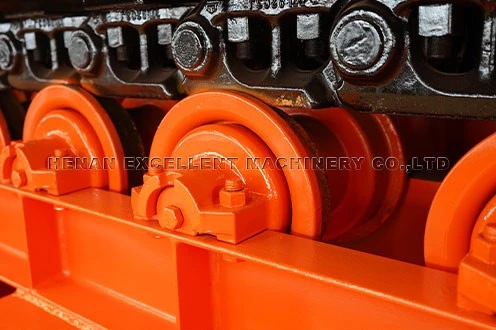

Ролки
Валяците са проектирани като стандартни тракторни ролки с уплътнени и смазани през целия живот лагери, монтирани на основната захранваща рама. Ролките са разположени на подходящо разстояние, за да осигурят подходяща опора за верижния комплект.
Валяците могат да използват световно известни марки според нуждите на клиента, като Caterpillar, Komatsu и Shantui.

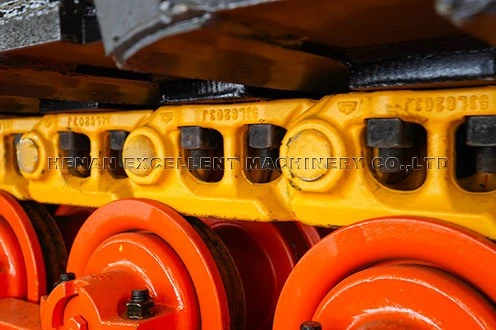

Вериги
Веригата използва стандартна булдозерна верига (верижна верига), която се характеризира с малка грешка на наклона, плавно движение, висока якост, голяма теглителна сила и веригата има само-смазващо устройство и уплътняващо устройство. Валът е изработен от закалена стомана, което подобрява здравината и удароустойчивостта на теглителната верига, има добра устойчивост на износване и има дълъг експлоатационен живот.

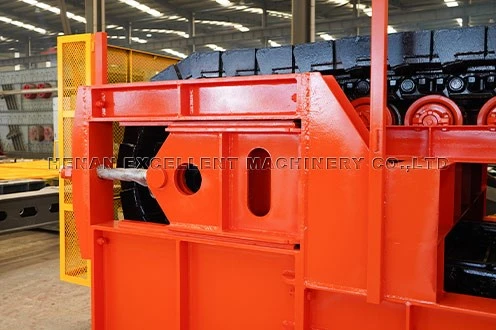

Устройство за опъване на опашката
Устройството за опъване се използва за затягане и регулиране на хоризонталната позиция на веригата, за да се гарантира, че стегнатостта на веригата е умерена и тя да работи гладко. Когато тиганите внезапно бъдат ударени от материала, композитната пружина може да играе буферна роля, за да предпази тиганите и другите компоненти от повреда.
Престилка Теглилка FeederХарактеристики
Широк диапазон на приложение
Нашето захранващо устройство за претегляне е подходящо не само за материали с висок-вискозитет, но също така може да се използва широко за непрекъснато транспортиране на различни твърди насипни материали и отделни артикули. Той има голяма гъвкавост и може да отговори на вашите разнообразни нужди за обработка на материали.
Голям транспортен капацитет
Възприемаме дизайна с форма на-релефна вълна-, като максималният производствен капацитет достига до 1000 t/h. Този дизайн ни позволява лесно да изпълним строгите изисквания за висока производителност при широко{4}}работни условия.
Висока{0}}теглителна верига
Избираме теглителни вериги с висока-якост, които имат голяма{1}}носеща способност. Това гарантира, че оборудването все още може да работи стабилно и надеждно по време на-транспортиране на материали на дълги разстояния, като по този начин намалява разходите ви за поддръжка.
Гъвкава конфигурация на оформлението
В сравнение с традиционните лентови транспортьори, нашето захранващо устройство за претегляне с перон може да работи гладко при по-големи наклони и по-малки радиуси на огъване, като ви осигурява по-гъвкаво решение за -оформление на място.
Голям ъгъл на наклон&Малък радиус на завиване
Нашето захранващо устройство за претегляне на престилка има максимален ъгъл на наклон на транспортиране до 30 градуса - 35 градуса, а минималният радиус на огъване е приблизително 5 - 8 метра. Той може гъвкаво да се адаптира към различни сложни теренни условия.
Затворената форма не е задължителна
По подразбиране използваме транспортна структура от отворен-тип. Въпреки това, ако вашият обект има строги изисквания за опазване на околната среда, ние можем да персонализираме за вас напълно затворено захранващо устройство за плочи, което може ефективно да контролира емисиите на прах и да отговаря на разпоредбите за опазване на околната среда.
Свържете се с нас за най-добра цена
Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.
Престилка Теглилка FeederИзтегляне на брошура
Приложение за хранилка за тегло на престилка
Хранене с трошачка
Една машина покрива пълна гама от материали, като цимент, желязо, пясък, въглища, варовик, торове и т.н. Разтоварване на материал от всякакъв диапазон на размери, размер до 1500 mm, подходящ за голямо разнообразие от абразивни материали, всяка единица е специално-направена да отговаря на трошачката.
Разтоварване на вагони
Получаване на минен материал директно от самосвали, разтоварване на няколко камиона наведнъж, подходящ за разтоварване в комбинация с друго транспортно оборудване, висока устойчивост на ударно натоварване.
Разтоварване на бункер
Тава с ширина до 3000 мм, подходяща за големи блокови материали, вертикални или дори стени с отрицателен ъгъл за изключително лепкави материали, разумна форма на тавата за по-добро почистване.
Изхвърляне на запаси
Няколко захранващи устройства с къса престилка в серии, неограничени по отношение на височината на складирания материал, тежък дизайн осигурява надеждно извличане на материал
Минна индустрия
Металургична промишленост
Пристанищна индустрия
Индустрия на строителни материали
EXCT производствени мощности
Висококачествените механични продукти трябва да имат отлично инструментално оборудване. За да се гарантира неговата точност и да се отговори на нуждите на големи поръчки. Henan Excellent Machinery Co., Ltd притежава 140 комплекта професионално оборудване, включително пет{4}}осен портален обработващ-център, CNC пробиващ и фрезовъчен обработващ център, вертикален обработващ център, вертикален CNC обработващ център, портален обработващ център, машина за лазерно рязане, машина за лазерно рязане на тръби, работна станция за заваръчен робот, струг за удължаване, CNC Хоризонтален обработващ център и др. Усъвършенствано оборудване за обработка и производство, включително стая за екологично пръскане и оборудване за топлинна обработка и ултра голяма повърхностна топлинна обработка.
EXCT Строг контрол на качеството
В момента EXCT е преминал напълно ISO9001-2008 международно сертифициране на системата за качество, пълната система за качество гарантира, че от разработването на продукта и дизайна, производството, доставката и доставката до процеса на продажби и обслужване е ефективен контрол на качеството.
EXCT разполага със строг и квалифициран инспекционен екип, за да гарантира успеха на контрола на качеството на продукта. Отделът за инспекция на качеството има строг процес на тестване, който преминава през етапите на доставка на суровини, производство и монтаж, за да гарантира, че всяко оборудване, доставено на клиентите, е квалифицирано.

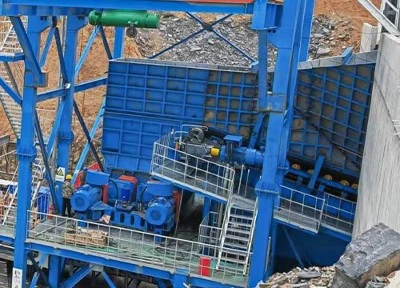

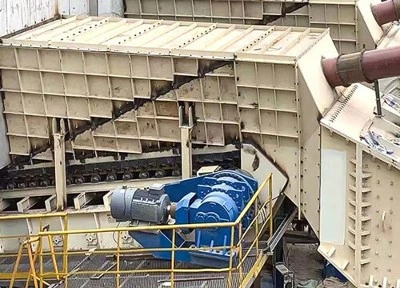

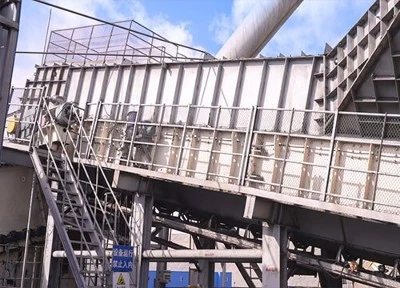

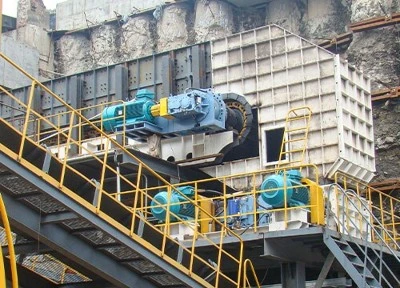

Престилка Теглилка FeederСлучаи
Изпратете вашите изисквания и говорете с един от нашите технически инженери за вашия проект.
Вземете най-подходящото продуктово решение и оферта безплатно!!!
Общи технически спецификации на подаващо устройство за претегляне на престилка
Подаващото устройство за претегляне на престилка е персонализирано за всеки материал за приложение, за да осигури най-добрата конфигурация и да отговори на всички ваши изисквания. За повече конфигурации, моля свържете се с нашите технически инженери.
| Модел | Ширина на тигана (mm) |
Скорост (m/s) |
Максимален размер на хранене (mm) |
Релса (бр.) |
Капацитет (m³/h) |
Дължина (м) |
| BL800 | 800 | 0.01-0.25 | 350 | / | 50-350 | 2-15 |
| BL1000 | 1000 | 0.01-0.25 | 470 | 1 | 100-510 | 3-20 |
| BL1200 | 1200 | 0.01-0.2 | 650 | 1 | 120-595 | 3-20 |
| BL1400 | 1400 | 0.01-0.2 | 680 | 2 | 140-850 | 6-20 |
| BL1600 | 1600 | 0.01-0.2 | 700 | 2 | 320-1300 | 6-20 |
| BL1800 | 1800 | 0.01-0.15 | 800 | 2 | 500-1560 | 8-20 |
| BL2000 | 2000 | 0.01-0.15 | 1000 | 3 | 500-1850 | 8-20 |
| BL2400 | 2400 | 0.01-0.15 | 1500 | 3 | 500-2700 | 8-20 |
| BL2800 | 2800 | 0.01-0.15 | 1800 | 4 | 1000-4000 | 10-20 |
Инструкция за избор на фидер за претегляне на престилка
1. С какъв материал да работите: ______
2.Манипулационен капацитет: ______t/h
3. Плътност на материала: ______t/m³
4. Централно разстояние между главното и задното зъбно колело:______m
5. Разположението на захранващото устройство за претегляне на престилка наклонено или хоризонтално? Ако е наклонен, каква е степента на наклона______ градуса
6.Макс. размер на гранулата на фуражния материал: ______mm
7. Макс. Процентно съдържание на гранули в целия материал:______ %
8. Какво оборудване се използва за подаване на материала в захранващото устройство за престилки: ______
9.Какво оборудване се използва за изхвърляне на материала от захранващото устройство за перона:______
10. Работно захранване: ______V ______HZ
11.Необходимо количество: ______
12. При нормални обстоятелства оборудването нагоре по веригата на захранващото устройство за претегляне е бункерът. За да улесним нашите инженери при изчисляването на мощността на захранващото устройство за престилката, можете ли да предоставите предварителна проектна схема или ръчно-чертежи на бункера?
Резервни части за захранващо устройство за претегляне на престилка

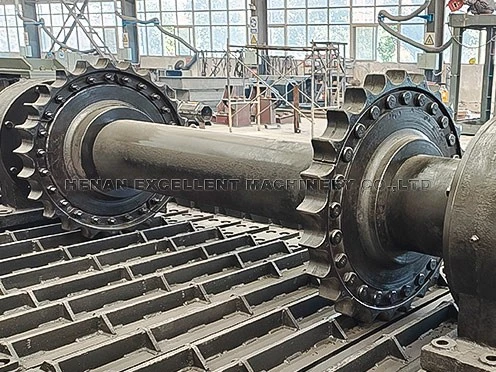

Зъбен пръстен на зъбно колело
Верига
Поддържаща ролка

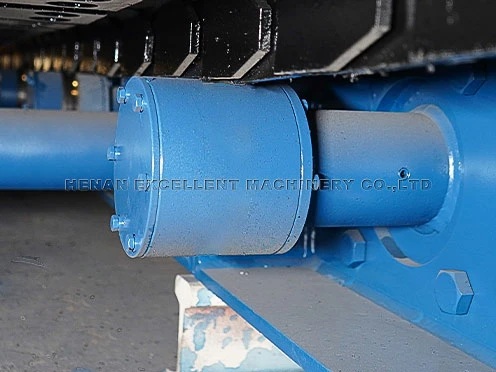

Връщане на ролки

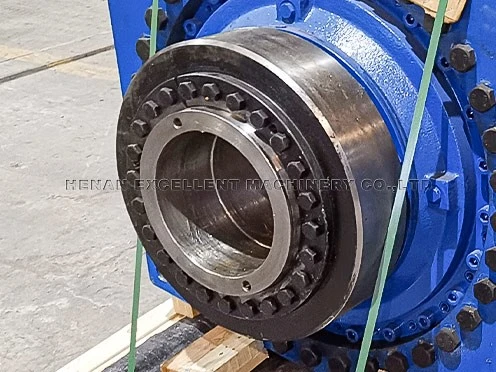

Лагери

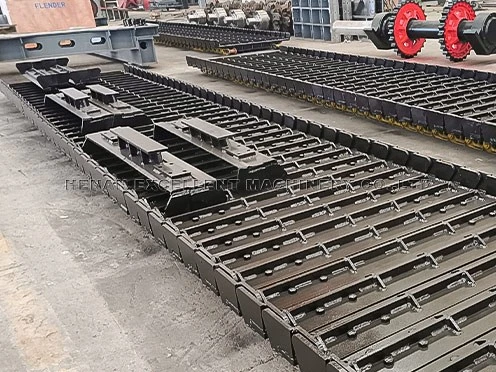

Тигани
Сервиз на захранващо устройство за претегляне на престилка
Доклад за осъществимост на проекта
Дизайн и планиране на сайта
Избор и предложение на модел
Изчисляване на избора на модел
3D моделиране и чертежи
Гражданско проектиране
Монтаж и въвеждане в експлоатация
Дистанционна диагностика
Услуга за обучение
График за поддръжка
